Ратеновское гигантское телескоп: памятник оптики на грани исчезновения

Сезон открыт в Оптическом парке! Ратенов — небольшая городская община, расположенная между Берлином и Ганновером, всего в часе езды на поезде. К северу от города простирается звездный парк Вестхавелланд, одно из заповедников темного неба, известных своими живописными водными путями и историческими местами, такими как знаменитая груша в Риббеке, вдохновлявшая не только Фонтане, но и многих романтиков. Здесь можно насладиться велосипедными прогулками по маршруту Хавелланда.

Ратенов также известен как одна из двух оптических столиц Германии: компания Fielmann производит здесь свои линзы. Оптика в Ратенове отличается высоким качеством и доступной ценой, что делает ее конкурентоспособной по сравнению с другими регионами. Город считается «колыбелью» немецкой оптической индустрии, и многие известные оптики, ставшие впоследствии знаменитыми в Йене, начинали свою карьеру именно здесь. Оптические компоненты и инструменты, производимые в Ратенове, до сих пор считаются высококлассными.

Городская архитектура отражает эту традицию: украшения на каждом круговом движении и Оптический музей в центре города, а также Оптический парк у спортивного стадиона на окраине.

Открытие после Пасхи

Оптический парк вновь открыл свои двери для посетителей в начале апреля, и это определенно стоит того, чтобы совершить поездку из Берлина или Ганновера. Парк был создан для федеральной выставки садов в 2006 году и обновлен к земельной выставке в 2016 году. Здесь расположены цветочные клумбы с оптическими элементами, которые помогают объяснить, как свет проходит через оптику.

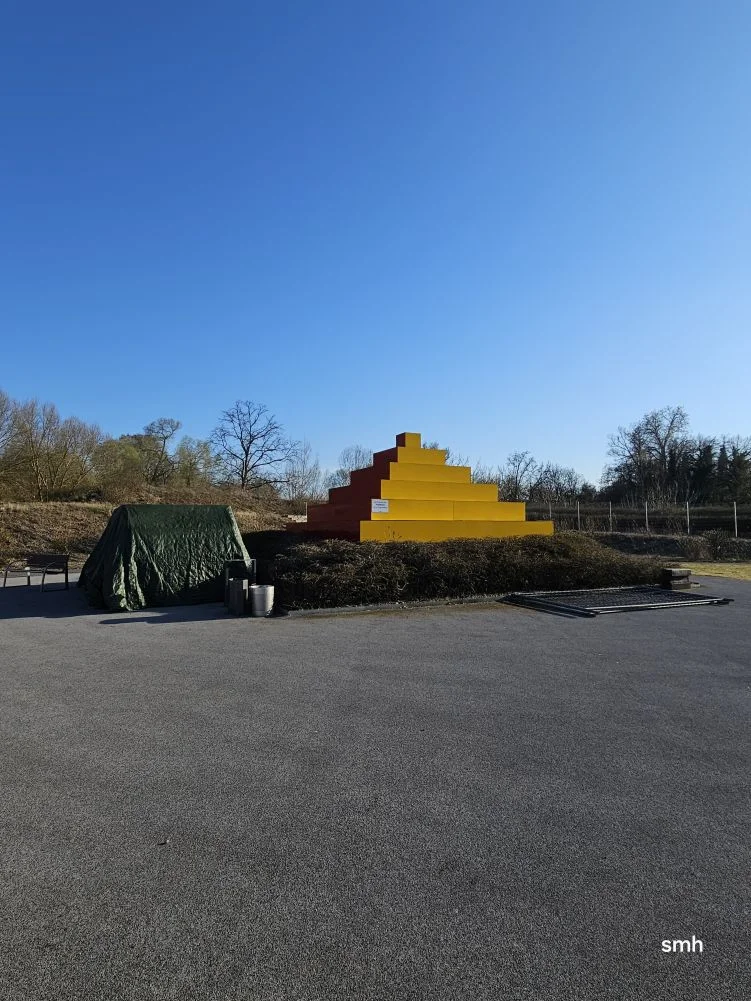

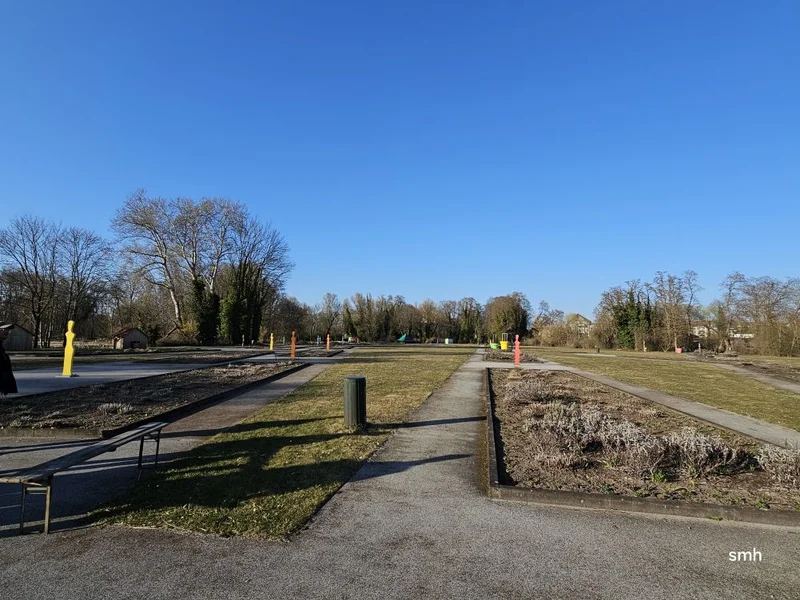

Пирамида (справа) представляет собой призму, которая преломляет солнечный свет, а цветные полосы на клумбах (сверху) будут засажены растениями разных цветов, чтобы визуализировать цветные световые лучи.

Я посетил парк до начала сезона, поэтому все еще было пусто, но концепция ясна. Не только цветочные клумбы помогают объяснить оптику (в данном случае — преломление света), но и каждый детский игровой комплекс: здесь есть цветные тюльпаны на обочине, которые могут раскрываться как сиденья, или тройная горка, где дети могут «формировать» фотонные лучи в перископе или другой оптике: поднимаясь по лучевому пути или скатываясь с него — также можно забраться через призму.

Однако главной достопримечательностью парка, наряду с маяком на Балтийском море, является гигантское телескопическое устройство.

Телескопические суперлативы

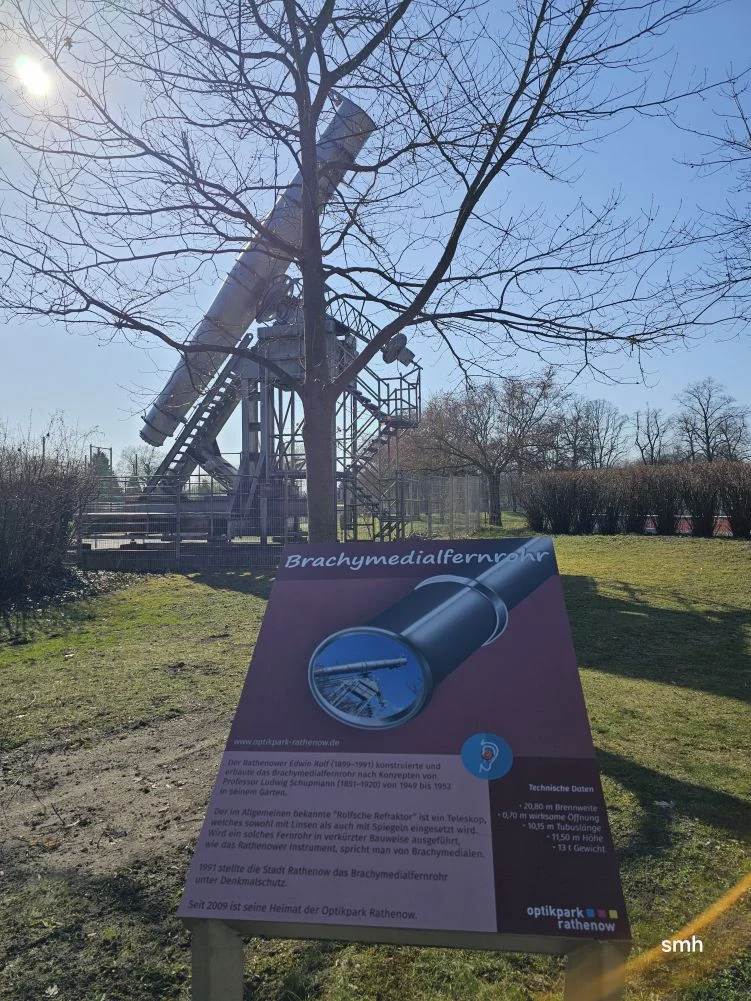

Это самое большое «сокращенное медальфенрор» (Брахимедаль) в мире! Технические характеристики (диаметр линзы 70 см, фокусное расстояние 21 м, на самом деле 20,8 м) почти идентичны гигантскому телескопу Архенхольда в берлинском Трептове, но ратеновский инструмент, несмотря на такое же фокусное расстояние, имеет длину всего 10,15 м. Более короткая конструкция, требующая значительно меньшего количества материалов, была огромным преимуществом в послевоенное время!

Почему телескоп Архенхольда в Берлине такой длинный, шутят мои коллеги, «потому что он тоже хотел иметь самый длинный». Технические, оптические или астрономические причины для этого отсутствуют — даже в то время, когда собирали средства в начале 1890-х годов (см. пост о Архенхольде 2021). Возможно, причина заключалась в том, что оборудование в Трептове должно было произвести впечатление на выставке 1896 года, а не только служить для наблюдений. Кроме того, Архенхольд не мог построить сокращенный медаль, потому что он еще не был изобретен! Брахимедаль — это телескоп Шупмана, один из четырех типов гибридных телескопов (использующих линзы и зеркала), который был изобретен инженером Людвигом Шупманом в 1899 году — тем же Шупманом, который также создал «шупманские канделябры», т.е. конструкцию уличных фонарей в Берлине на Унтер ден Линден.

Памятник под защитой

Оба инструмента находятся под охраной памятников, однако берлинский телескоп в настоящее время находится в значительно лучшем состоянии. Это, безусловно, радостно и приятно, что берлинский гигантский телескоп так хорошо ухожен и технически сохранен. К сожалению, ратеновское устройство, которое технически еще более изощренное, не получает такой же степени внимания.

В 2008 году я сообщал о том, как это внушительное устройство было демонтировано на школьном дворе школы Бруно-Бюргеля и затем восстановлено в Оптическом парке. Я анализировал исторический фильм (30 минут) выдающегося инженера Эдвина Рольфа, который его спроектировал, его жена провела расчеты, а он сам построил его с помощью граждан города с 1945 по 1953 год, для своей дипломной работы по истории техники (краткая версия — 4 мин). К сожалению, с 2008 года, как мне сказали, не было сделано много для его восстановления, и это замечательное устройство в настоящее время, к сожалению, не подвижно.

Такой состояние крайне печально, так как здесь есть еще много чего для изучения и исследования!

Недавно я посетил Ратенов с небольшой группой друзей-историков науки и техники. Одна милая сотрудница открыла для нас двери в воскресенье (даже до официального открытия сезона парка, поскольку мои гости прибыли с других континентов и не могли оставаться долго) и показала нам это всемирно известное устройство. Однако мы не смогли спонтанно объяснить некоторые детали управления в кабинке — например, почему там выгравированы названия планет и были ли маленькие элементы рядом с ними раньше подвижными (и если да, то с какой целью).

Уже сам лучевой путь телескопа сенсационно спроектирован: свет, который обычно блокируется приемным зеркалом и тем самым «теряется» для оптической системы, здесь используется просто для поиска! Все устройство движется (аналогично телескопу Куде или телескопу Архенхольда) вокруг центральной точки, так что окуляр всегда может находиться на одном и том же месте — в кабинке в центре — и нет необходимости в подвижном наблюдательном кресле… Кроме того, во время начальной фазы строительства устройства использовались вентиляторы и воздушные фильтры для контроля seeing внутри трубки.

Оптическое качество является гениальным — никаких цветных ореолов, идеальная коррекция всех оптических ошибок (см. отчет для Академии наук 1953 года); единственная проблема заключается в высоких потерях света на многочисленных компонентах, поэтому для исследовательских объектов 1960-х годов (галактики!) он, к сожалению, оказался недостаточно адекватным и поэтому был построен только в качестве солнечного телескопа. Ратеновский инструмент является прототипом (макетом) для оптических тестов, то есть он был создан для исследований в области оптики, а не астрономии.

Дополнительные детали об этом инструменте можно найти в Википедии.

Пожелаем ему, чтобы он быстро получил восстановительные и обслуживающие внимание, которое он заслуживает!

Мне это очень важно по множеству (личных и профессиональных) причин — просто я не живу достаточно близко, чтобы заботиться о нем (Ф.С. Архенхольд, видео, созданное его внуком Максом).
